深耕电子连接器行业

优质产品、贴心服务,让您全程购买无忧

咨询热线180-5159-9529

一直专注排针,连接器 -

高品质供应商

售前: 专业销售团队,为您提供全方位产品咨询。

售中: 专业技术工程师团队跟进、为您制定高性价比方案。

售后: 销售快速响应,厂家联动及时为客户解决问题。

产品均通过质量管理标准 -

确保产品品质

所有排针排母连接器及各类线束产品已通过SO9001:2008质量管理体系认证;

公司有一批技术精良的产品开发及销售团队,确保为客户提供高品质的产品

完善的技术和设备 -

多重工艺,质量保证!

拥有线束加工设备40多台精密单头,双头打端机20台,

高速冲床6台、注塑机10台各类线束,排针排母连接器,端子连接器设备。

点击立即咨询:180-5159-9529

为您提供优质

服务流程

咨询报价
送样客户
安排生产
包装出货
确认收货
售后跟踪
免费咨询热线:180-5159-9529 点击立即咨询

案例中心 CASE CENTE

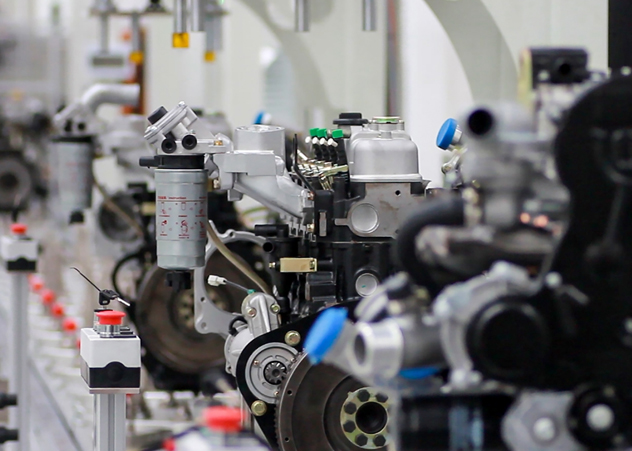

  • 汽车制造行业
  • 工控行业
  • 医疗行业

无锡联庭电子

给予客户优质的产品与贴心的服务

我们保证产品质量的同时为您带来更加优惠的价格

咨询热线:

180-5159-9529

新闻资讯 NEWS AND INFORMATION

最新动态

光纤连接器研磨质量标准!

在目前日常生活中人们很多地方都用到光纤,光纤具备了高效的传输能力,比如"电视"、"电脑"、"通讯设备"等等都可以通过光纤信号增加效率。因为光纤的原理就是用来进行长距离的信息传递。在光纤信号传输中连接器组件的质量很重要,因为在数据传输中会对连接器的端面进行研磨,为什么要进行研磨?因为对连接器端面进行研磨会可以提高传输性能,传输效率更快,所以连接器端面研磨的质量很关键,那么应该如何判定连接器端面的研磨质量呢?下文来为大家分析下!光纤连接器研磨质量标准:回波反射的质量
如果信号传输异常,会导致数据速率的数据位错误问题,因为回波反射的质量决定了光纤系统速度和清晰度等系统传输问题。我们常用的连接器一般用PC、SPC、UPC和APC表示,连接器的端面类型一般就用这些英文的缩写来进行描述,和回波反射的设计有关。连接器的对接损耗值
一般的连接器对接损耗值规定值为<0.5db,但通用期望值已变成<0.3db,因为光纤对接不准确会造成连接不到位,还有连接器端面的研磨质量高低都会影响到连接器的对接损耗值。连接器端面顶点是否出现偏移
连接器端面顶点指的是纤芯与连接器经过研磨后的最高点之间的测量距离,如果偏移了会导致连接器的对接损耗值和回波反射质量的提高。曲率半径是否达标
曲率半径是用来衡量连接器端面弯曲度的一个指标。一般曲率半径的工业规范为10-25mm,使用合适的直径和光纤凹陷量,将使光纤到连接器的压接得到最优化,从而实现了连接器的最大性能。光纤凹陷量和凸出量是否合适
凹陷量衡量的是光纤在连接器插针内部陷入的距离,光纤凹陷的通常规定值为大于50nm,而凸出量则是光纤留在插针的外部距离。这两种情况直接取决于研磨的处理过程,并且可以由干涉计来测量。光纤凹陷和凸出能够影响回波反射和插入损耗。因为当连接器对准后,光纤周围的插针材料就会压紧,所以选择合适凹陷量/凸出量的光纤紧密接触很关键。还有就是没有进行紧密连接的光纤之间会有气隙,气隙会造成让人无法接受的回波反射和对接损耗值。
总而言之传输性能好,效率快的光纤,它的连接器研磨质量一定很好的,通过上文的光纤连接器研磨质量标准的分析,希望能提高你对光纤质量的选择!

2021-07-23

行业资讯

设计多个连接器同时配对互连PCB的6个建议!
在PCB上如果需要同时配合互连多个连接器,这可能相对来说比较复杂,因为当每块板使用多个连接器时,未对准的可能性会更高,那么应该如何去设计改善连接器呢?下文由鑫鹏博连接器厂家为大家分享设计多个连接器同时配对互连PCB的6个建议,希望能大家对设计连接器有进一步的了解。
1.虽然浮动的连接器可以根据公差的累积,但要你明确是否可以使用允许X和Y轴浮动的连接器。
2.要注意一个连接器如果设计包含两个微间距SMT连接器组,要明确知道是否可以使其与一个高密度系统或一个具有相同I / O总数量的较长连接器组一起使用的情况。
3.可以适当添加电缆组件,如果您的设计需要两个夹层连接器组,是否可以使用一个夹层连接器组,再将另一个夹层连接器制成电缆组件。虽然它有点贵,但是会大大减少对齐问题。
4.由于PCB具有更大的公差,因此您可以考虑使用二次加工来改善PCB的可制造性。例如,制作更大的焊盘,然后减小尺寸,或使用激光创建对准孔,或激光切割电路板以与关键尺寸对准。
5. 对公差进行数学计算,计算PCB和连接器的公差,然后看一切是否一致。虽然PCB的公差通常比连接器大得多,但是这适用于所有连接器,连接器间距越小,公差/算术加起来的可能性就越大。
6.连接器系统越大越好,在配对互连PCB时效果就非常很明显了。例如,更大的中心线(2.54毫米是很好的)和更高的通孔来配对连接器组,带有具有多个接触点的触点的插座,倒角的引入线,对齐功能等。

2021-07-23

常见问题

Q:

选择连接器时需要谨记的五点主要问题!

A:
随着设计变得越来越小,移动性越来越强,互连越来越受到关注。连接器的作用有多重要?无论设备有多么的强大,没有连接器与数据I/O及电源进行连接,设备在任何的情况下都是不会做任何事情,所以说连接器的作用是最为关键的。但为设备选择合适的连接器并非易事,因为有大量的商业机械连接器可供选择,下文主要为大家分享选择连接器时需要谨记的五点主要问题。
一、连接器的电气参数问题
连接器会通过微安培的信号还是很多安培的功率?是否必须容纳高频或低频的数字或模拟信号,或者可能要组合使用?是否需要屏蔽以保护信号完整性?以任何组合传递电信号的同一连接器可能还必须发挥主机作用,以获取光纤信息。对于医疗设备,液体或气体可能需要通过同一入口,并且可能需要自定义连接器。
二、连接器的约束条件问题
连接器要构建到台式机还是智能手机?信号和功率的相同组合可能必须传入或传出任一设备,但显然,它将不得不被压缩到后者中少得多的空间中,而对于可穿戴设备而言,连接器也要压缩到更少的空间中。
三、连接器的环境条件问题
连接器会受到振动,冲击或极端温度的影响吗?幸运的是,大多数连接器制造商的数据表都将阐明其连接器在此类挑战下的运行能力,而对细节的关注将保护免受规格过少或过高的影响。
还有专门的连接器,可以抵抗水,气体甚至油。连接器设计规格可能会规定必须提供的保护等级,以防止潮气,灰尘和其他危险。此级别通常用IP代码来描述,该IP代码通常又由连接器的规格表定义。
医疗和食品应用在环境方面具有挑战性,汽车领域也是如此,而航空航天和海洋世界的设备则更具挑战性。1级2区危险场所可能存在易燃气体或可燃性气体和液体,这是连接器必须提防的另一种危险。
四、连接器的具体行业标准问题
连接器特定行业强加特定标准是需要重视的一个问题,例如,FDA深入参与了医疗设备标准,汽车行业拥有其SAE标准,而军方则提出了大量的MIL标准。
五、连接器的可靠性问题
连接器的可靠性是一个极其关键的问题,它通常仅取决于电缆将多长时间与一个连接器配合和不配合。在某些极具挑战性的应用中,很难获得可靠性的原因是,在设备的使用寿命中,连接器可能不得不插拔电缆的次数很少,而在其他一些良性应用中,例如连接和断开-将手机的微型USB连接器连接至充电电缆,可能每周需要进行多次。
虽然连接器看似简单或呆板,但不可避免的事实是,绝大多数电子设备在过时失效之前是由于机械原因而不是由于电气故障造成的。所以说,工程师需要经过深思熟虑的连接器选择,如果没有给予足够重视的话,后果自负。
Q:

损害排针排母连接器性能的主要因素!

A:
信号连接器的主要目的是将电信号从一个位置移动到另一位置,因此考虑应用程序的电气需求对于定义连接器至关重要。从基本的直流(DC)参数开始,了解电流和电压定义了许多必要的属性,存在的电压会影响材料的选择,如果存在高压,则可能需要具有强绝缘性能的绝缘材料。
虽然可以选择一种具有宽引脚间距的连接器替代方法,但这可能会导致一个超出必要范围的连接器,根据应用程序的空间限制,该连接器可能无法使用。
而电流定义了连接器上的触点或引脚,它们不仅要能够处理稳态电流,而且还必须应对可能发生的任何因素。在某些情况下,多个引脚可以连接在一起以处理大功率信号,例如馈电和接地,其中的一种替代方法(如果由于空间有限而无法使用单独的连接器来连接电源和信号)是使用混合技术指定一种现代连接器类型,该技术结合了用于电源和信号走线的专用引脚。
尽管信号连接器的引脚可以处理当前的电流,但引脚的固有电阻水平很小,在非常高电流的应用中可能会产生热量,这些可能会导致安全问题或仅需要额外的冷却,还会增加成本并占用空间。
此外,信号连接器除了要满足这些电气要求外,因为空间已成为这些规范中的考虑因素,还需要并行考虑:连接器的空间要足够大,可以处理所需的电流、连接器需具备足够的触点、连接器要具有允许冷却或额外冷却元件的空间等因素。

关于我们 ABOUT US

无锡联庭电子

无锡联庭电子科技有限公司秉承技术上不断创新和高品质产品为公司发展核心,有一支专业、资深的技术团队深耕相关连接器行业。拥有多年、大量产品开发、制造的工作经验。能够在产品设计、开发以及生产制造过程中确保产品的品质,同时能为客户提供同步开发等技术支持。生产厂区内严格按照7S标准执行,无尘车间生产作业,工作环境干净整洁。我们严格按照ISO90001质量管理体系标准执行品质管控。

我们有独立的实验室并配备了相关实验设备,粗糙度测试仪、弹力阻抗测试仪、寿命测试仪、电流温升测试仪、电镀膜厚测试仪、盐雾测试仪、高低温环境测试仪、ROHS测仪等。我们秉承“客戶至上,品质第一”的经营理念,坚持为客户提供高品质的产品和服务,深受行业客户的信赖和认可。产品符合欧盟ROHS、REACH、HF环保标准。

卓越的研发团队使我们拥有先进而成熟的设计方案,并拥有精密模具制造、高速连续冲压、塑胶成型及全自动装配设备,并引进高精密全自动检验设备。力求为客户提供高精密,高品质的产品;公司采用精细化管理模式,并严格执行ISO9001质量管理体系,产品通过UL、CSA、TUV等国际安全认证及RoHS2.0,REACH欧盟绿色环保检测。产品远销全球工业国家及地区,并获得广大客户良好的信誉及认可!

企业要求:

发挥创意,优化流程,管控质量,满足客户。

企业使命:

提供优质的连接器产品生产制造和创新设计开发的产品应用方案。

企业价值观:

创新、高效、尊重、负责。

查看更多 >>
